产品详情
动力电池极耳冲孔机
分享到:

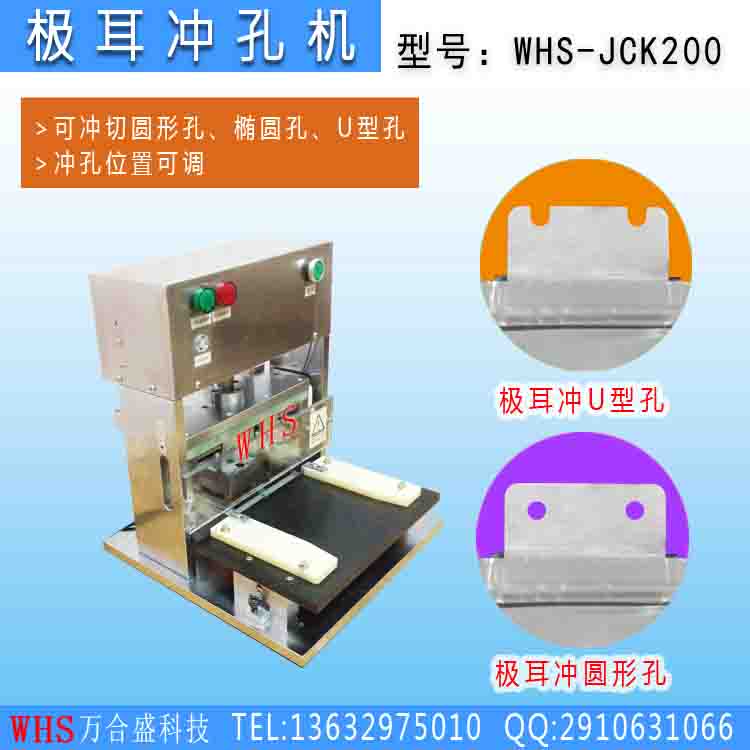

动力电池极耳冲孔机
产品型号: WHS-JCK200
电池宽度: 20-250mm
极耳厚度: 0.1-0.5mm
极耳宽度: 0~100
设备气源: >0.5MPa
设备效率: 800-1500PCS/H
设备电源: AC220V
设备尺寸: 260*260*300mm
产品详情


动力电池极耳冲孔机






一、设备简介:

WHS-JCK200极耳冲孔机用于锂电池正负极耳冲圆形孔、椭圆形孔、U形口。

   冲孔模具采用模块化设计,冲孔位置可根据工艺要求左右调整。冲孔孔径可定制。电池放在定位平台上可前后调整。电池在定位平台上通过侧边定位板定位,可左右调整。电池在定位平台上可上下调整。机器有模具短路指示灯,可防止电池短路。


二、设备特点:

1.冲孔孔径可定制。

2.冲孔模具采用模块化设计,正负极两套模具分开,冲孔位置可根据工艺要求左右调整。

3.可同时冲切正负极极耳,正负极两套模具互相绝缘,不会损伤电芯。电芯侧边定位板可根据电芯宽度进行左右移动 ,能适应各种不同宽度的电芯极耳裁切。

4.电池在定位平台上通过侧边定位板定位,可左右调整。

5.电池放在定位平台上可前后调整。

6.电池在定位平台上可上下调整。

7.机器底部安装有极耳废料收集盒,可收集裁切下来的极耳废料,方便废料收集。

8.冲切模具材料采用合金材料,刀口锋利,经久耐用。

9.采用精密双导柱做上切刀的导向机构,调试极其简单。

10.气缸采用亚德客气缸做驱动部件,经久耐用。

11.电芯定位平台和定位侧板经过抛光打磨处理,表面光滑,不会损伤电池铝塑膜外壳。

12.机器有模具短路指示灯,可防止电池短路。


三、设备参数:

型号:WHS-JCK200

1.冲孔孔径:1~10mm,形状可定制。

2.极耳中心距:5~200mm。

3.极耳厚度:0~0.3mm。

4.电池宽度:20~250mm。

5.设备效率:800~1500pcs/h。

6.设备气源:≥0.5MPa。

7.设备电源:AC220V,20W。

8.设备尺寸:260x260x300mm。
